Peco e383F

Vragen over het digitale besturingssysteem volgens DCC protocol
MadSeven
Berichten: 24
Lid geworden op: 02 dec 2017, 09:45

Peco e383F

Ongelezen bericht door MadSeven » 14 mar 2018, 14:35

Hi DTS,

hebben jullie toevallig een leesbaar (lees; kleurtjes enzo) schema voor het aansluiten van de Peco E383F?
Ik vind een hoop schema's, maar daarin een hoop met "doorzagen" enzo...dat heeft niet mijn voorkeur...

Tnx!

Gebruikersavatar
DTS
Beheerder
Berichten: 348
Lid geworden op: 22 aug 2017, 22:55

Re: Peco e383F

Ongelezen bericht door DTS » 16 mar 2018, 11:06

Welke wissel is dat?

rem_brand
Berichten: 6
Lid geworden op: 05 nov 2017, 23:00

Re: Peco e383F

Ongelezen bericht door rem_brand » 16 mar 2018, 11:49

Ik denk dat die deze bedoeld.

Afbeelding

rem_brand
Berichten: 6
Lid geworden op: 05 nov 2017, 23:00

Re: Peco e383F

Ongelezen bericht door rem_brand » 16 mar 2018, 11:50

Mad seven, heb je hier wat aan.

Afbeelding

MadSeven
Berichten: 24
Lid geworden op: 02 dec 2017, 09:45

Re: Peco e383F

Ongelezen bericht door MadSeven » 16 mar 2018, 18:24

mjah...misschien, ik heb alleen geen HPP.....en ik snap nog niet hoe het in verhouding staat tot dit plaatje;

Afbeelding

Je voedt de "normale" binnenkomende sporen blijkbaar OOK via de HPP? Ik tel minder ingangen (6x) dan uitgangen (8x?)
Ik ga even een handleiding van de HPP zoeken, zodat ik snap wat welke functie/aansluiting is...

MadSeven
Berichten: 24
Lid geworden op: 02 dec 2017, 09:45

Re: Peco e383F

Ongelezen bericht door MadSeven » 16 mar 2018, 18:31

deze "zie" ik ook niet;

Afbeelding
ik zie 4 delen die geisoleerd lijken te zijn van de rest, in feite iets als dit
\/
/\
\/
/\

Waar gaan die draadjes naartoe? Logica zegt de bovenste \/ en de onderste /\. Echter, waar haalt het middenste deel dan spanning vandaan?

rem_brand
Berichten: 6
Lid geworden op: 05 nov 2017, 23:00

Re: Peco e383F

Ongelezen bericht door rem_brand » 16 mar 2018, 21:37

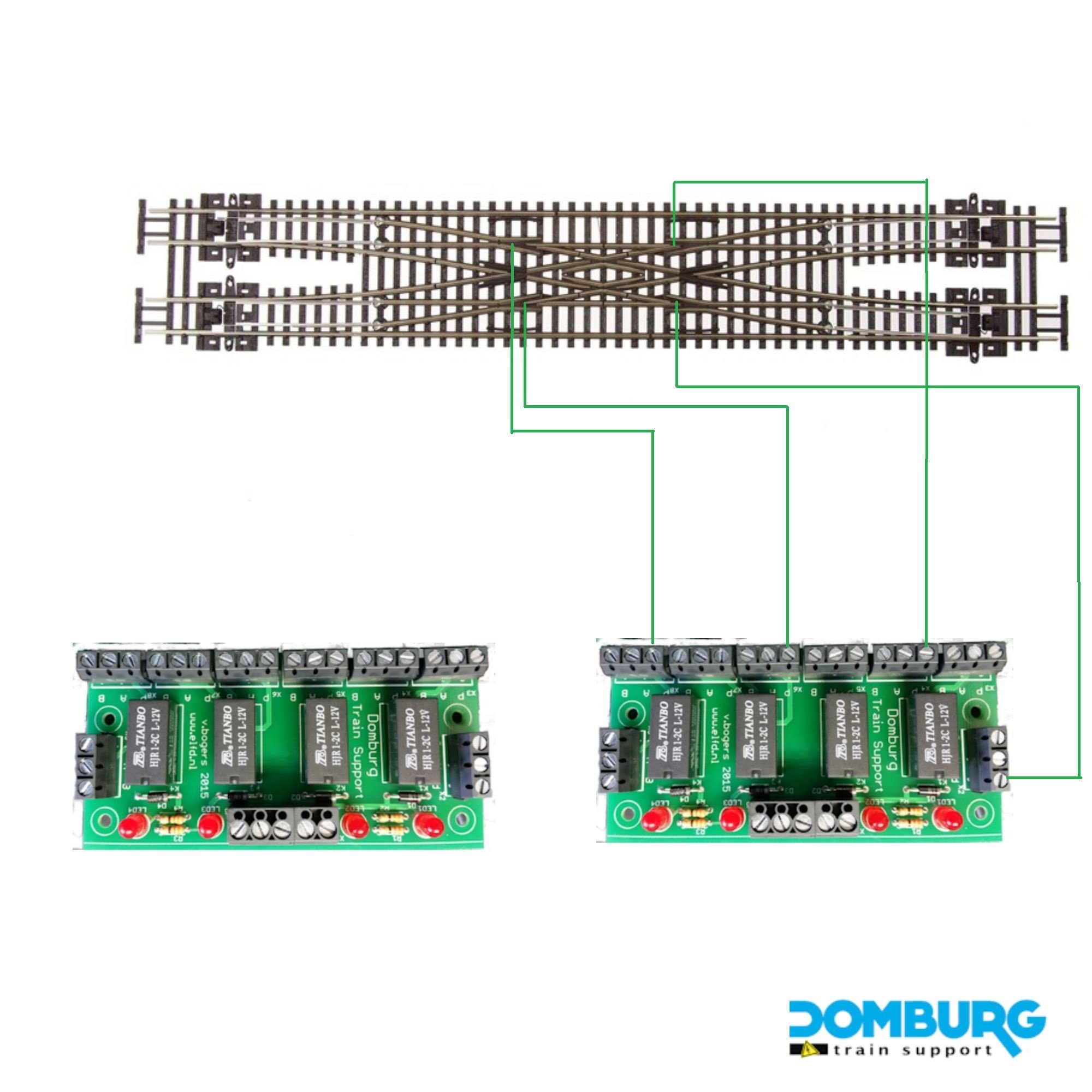

De HPP4 Schakelt per relais 2 aansluitpunten om.

P verbind je aan het puntstuk. A en B gaan naar de spoorstaven. Als je de kleuren volgt wordt het vanzelf logisch.

Afbeelding

Bram
Berichten: 78
Lid geworden op: 09 jan 2019, 17:15

Re: Peco e383F

Ongelezen bericht door Bram » 21 nov 2019, 22:49

Hoi Martin,
ik heb me laten verleiden tot de aanschaf van zo'n Peco e383F. Ik heb hem bekeken en zie dat de elektrische verbinding van de wisseltongen moet gebeuren door het aandrukken van de tong tegen één van de twee rails. Ik lees op fora dat dat na enkele jaren geen goed kontakt meer levert en dat kan ik me voorstellen.
Adviseer jij ook hier géén modificatie aan te brengen aan de wissel(s) én om de veertjes te verwijderen? De servo moet de tong dan in ieder geval stevig tegen de rail drukken.
Of zie ik het fout?
Het modificeren van de wissel lijkt mij de bedrijfszekerheid te vergroten, maar ik zie op tegen het doorslijpen. De Dremel-slijpschijfjes lijken mij een hiervoor te grote diameter te hebben.
Graag je advies.

Gebruikersavatar
DTS
Beheerder
Berichten: 348
Lid geworden op: 22 aug 2017, 22:55

Re: Peco e383F

Ongelezen bericht door DTS » 22 nov 2019, 00:01

Ik heb nog nooit een wissel gemodificeerd. Dus niet doen, het is nergens voor nodig.

Puntstukpolarisatie met een relais is voldoende.

Verstuurd vanaf mijn SM-G975F met Tapatalk


Bram
Berichten: 78
Lid geworden op: 09 jan 2019, 17:15

Re: Peco e383F

Ongelezen bericht door Bram » 22 nov 2019, 10:58

Hoi Martin,
bedankt weer.
Ja, dan ga ik niet slijpen! Dat vind ik ook eng in zo'n duur ding.
Maar wel veertjes verwijderen?

En nou zie ik het pas , in het schema op jouw website zie ik vier groene aansluitdraden, die niet op mijn Peco bretels zitten (ik vertaal de Duitse benaming). Heb ik een oude versie (2e hands) en moet ik ze zelf aansolderen? Die (groene) draden lossen het probleem wel op, lijkt me. Ze zijn met de wisseltongen verbonden. De wissel die ik voor me heb liggen heeft maar 4 door Peco aangesoldeerde draden, namelijk de vier paarse draden.
hartelijke groet,
Bram



groet,
Bram
